Présentation du Flottateur PUROSTAR

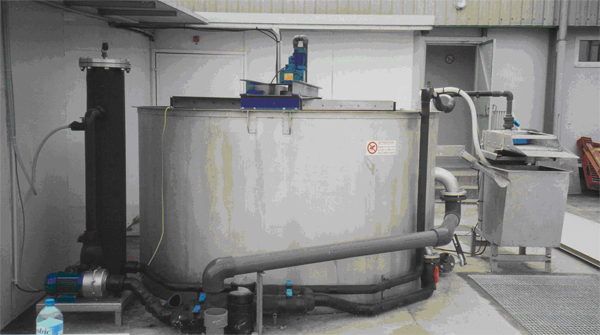

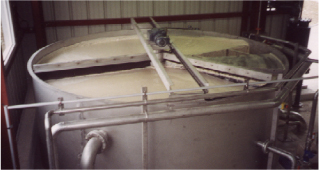

  • Le Flottateur PUROSTAR est cylindrique
  • Un axe unique, un seul moteur
  • Un racleur de fond

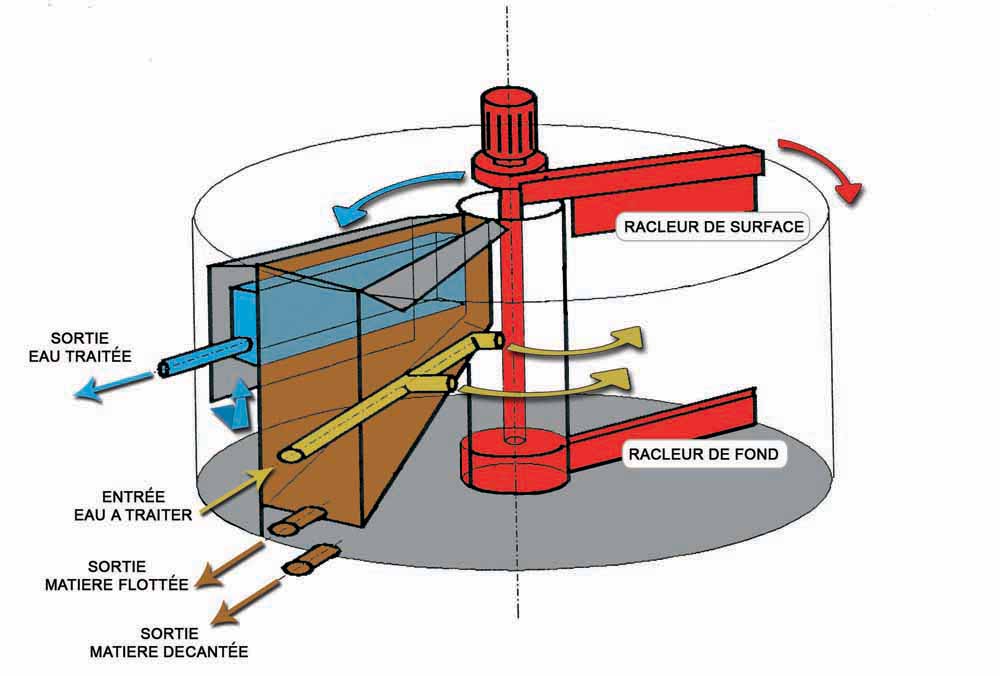

Plaquette descriptive du fonctionnement du flottateur purostarPlaquette descriptive du fonctionnement du flottateur purostar



Circuit effectué dans le flottateur par l'eau à traiter
Le Flottateur est composé d'une cloison verticale positionnée entre l'axe central et un bord du Flottateur assure une séparation dans l'appareil.

L'eau à traiter entre d'un côté de cette séparation et ressort du Flottateur de l'autre côté de cette cloison. L'eau sera donc oblige d'effectuer le tour du cylindre composant le Flottateur. C'est durant ce trajet que les matières effectuent leur remontée en surface du Flottateur
L'eau à traiter entre d'un côté de la cloison verticale par une tuyauterie immergée à mi-hauteur qui est équipée de coudes à 90° pour donner à l'eau un mouvement de rotation.
L'eau à traiter tourne ensuite dans le sens inverse des aiguilles d'une montre autour de l'axe central du FLOTTATEUR. Durant ce trajet l'effluent se sépare des matières en suspension.
Une partie des matières remonte en surface pour Flotter et l'autre partie Décante dans le fond.
L'eau débarrassée de ses matières en suspension passe sous une cloison siphoïde verticale, puis est collectée par sur verse dans une goulotte horizontale pour être évacuée hors de l'appareil par un piquage latéral.
Un couvercle est situé sur cette goulotte horizontale de sortie d'eau traitée afin d'éviter le contact avec le racleur de surface lors de son passage.
Circuit des matières flottées
Les matières qui flottent remontent en surface de l'appareil durant le trajet de l'eau. Cette remontée est favorisée par l'action de Microbulles d'air injectées dans l'eau à traiter.

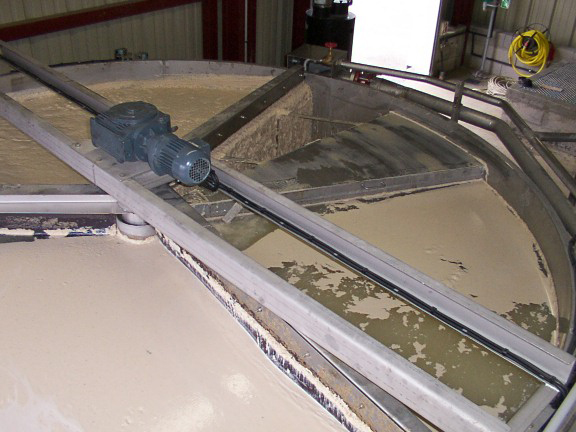

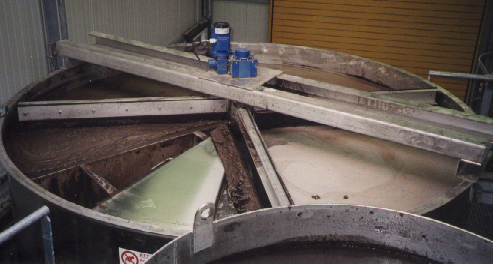

Un racleur de surface équipé de bras horizontaux tourne dans le sens de rotation opposé au sens de circulation de l'eau à épurer et pousse ces matières flottées dans une goulotte situées en surface du flottateur
Cette goulotte de collecte des matières Flottées est située au dessus de la tuyauterie d'entrée de l'eau à traiter.

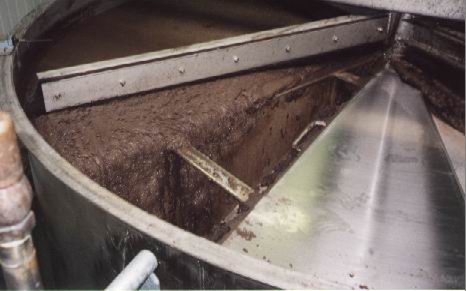

Une rampe inclinée d'accès à cette goulotte permet de sortir les matières raclées au dessus du niveau de l'eau
Les matières Flottées raclées peuvent ainsi s'égoutter, ce qui permet de réduire très sensiblement leur volume
Les matières flottées collectées dans la goulotte sont évacuées latéralement sur le côté du Fottateur par un piquage
Circuit des matières décantées
Un racleur de fond tourne avec le racleur de surface
Les matières Décantées sont ainsi ramenées contre une goulotte située sur le fond de l'appareil pour être évacuées latéralement sur le côté du Flottateur par un piquage

Microbulles d'air
Des Microbulles d'Air sont mélangées à l'eau à traiter qui entre dans le flottateur ce qui permet d'accélérer la Flottation des matières en suspensions

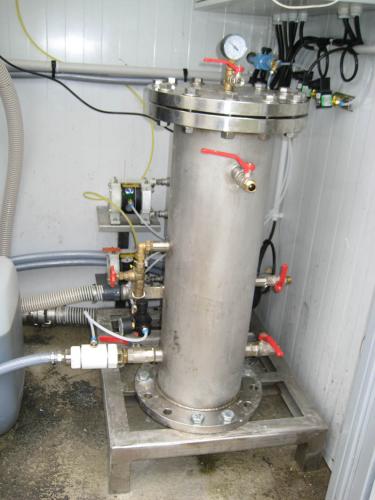

Fabrication des Microbulles d'air
De l’eau traitée est mise en pression et mélangée à de l’air comprimé dans une unité de Pressurisation .Cet air se solubilise dans l’eau qui s’appelle alors Eau Pressurisée .Cette eau , en se détendant à la pression atmosphérique , va libérer les Microbulles comme du Champagne que l’on débouche .Cette eau pressurisée va être injectée et mélangée à l’eau à traiter.
